激光在每次接觸新設備，或者進行新的實驗時，第一步一定是調焦，只有自己找到焦平面，才能正確的確定其他工藝參數如離焦量、功率、速度等，做到心中有數。在現場調試，第一件事也是定焦，如果焦點不對，直接導致后續缺陷，改進方向無從談起，甚至走向錯誤方向，所以找到焦平面是工藝調試、打樣、實驗第一要務。

定焦原理如下：

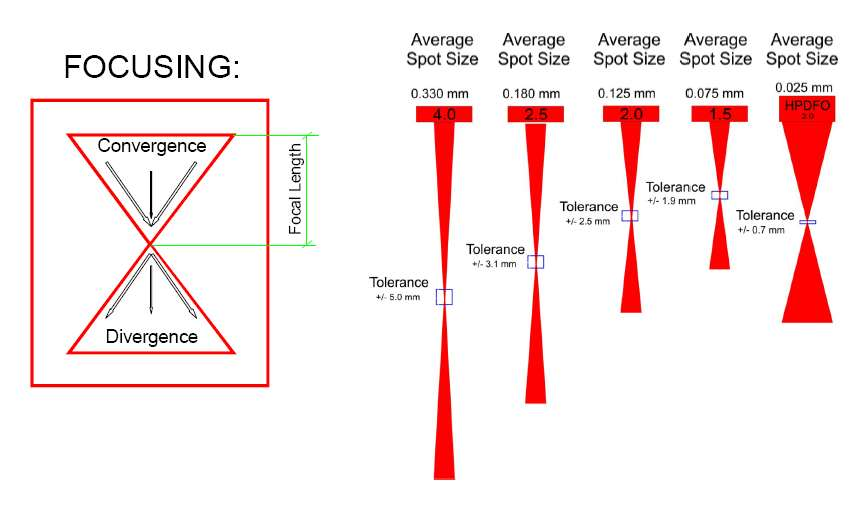

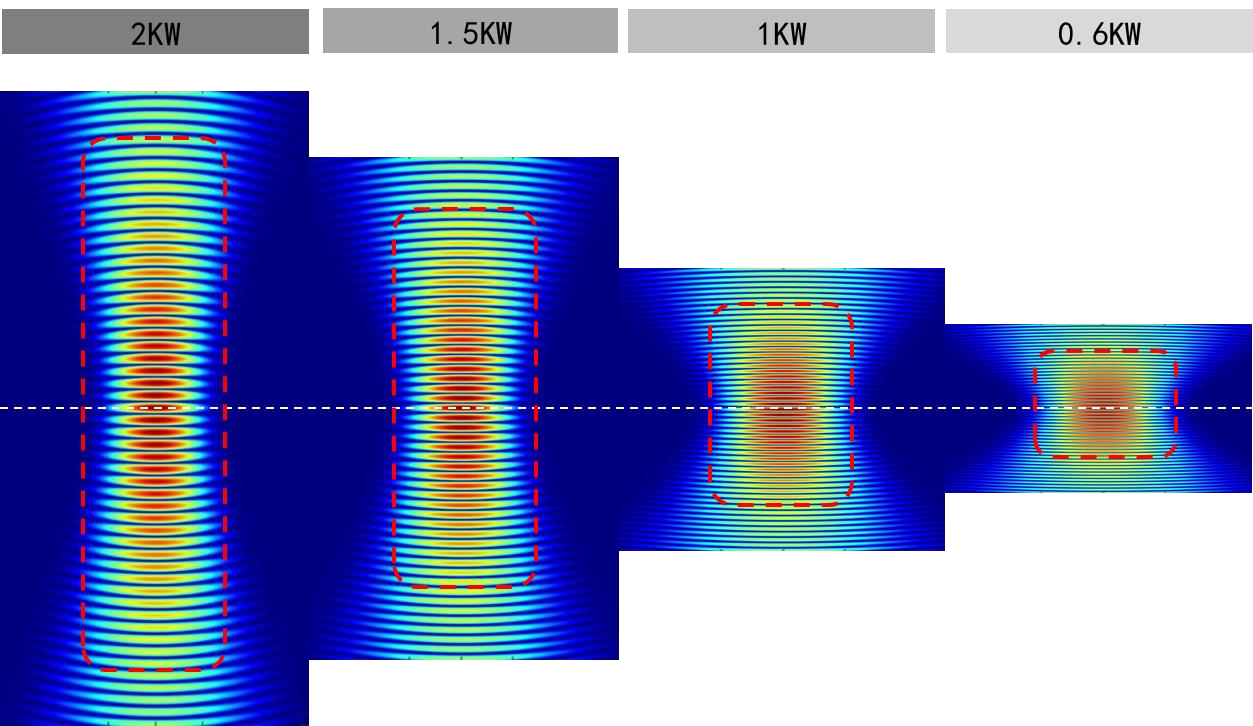

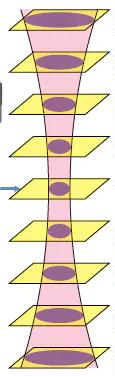

首先激光束能量并非均勻分布，由于聚焦鏡左右，呈現一個沙漏狀，在束腰位置，能量最集中，最強，也就是焦點所在平面位置。如圖1、2所示，不同能量的激光束的焦深特征不同，同時振鏡和單模、多模激光器也有所不同，主要體現在能力空間分布上，有些比較緊湊，有些比較細長（瑞利長度不同），但能量都圍繞焦點位置對稱分布。

所以找焦點的依據就在于去感知能量變化，一般用小功率，200－500W左右，通過一定方式，在激光方向找到兩個焊接現象（聲光電）對稱分布的位置坐標，求個中值，即為焦平面位置，如圖所示：材料表面對激光單位能量密度極為敏感，一旦低于某個閾值就不會有反應。這就簡單了，我們只要在激光方向找到如圖1、2兩個位置，在距離焦點兩個方向同樣位置應該有同樣的聲音、火花、飛濺現象，以此來確定焦點就在這兩個位置中間。

波形設置：

1、焊接模式選擇QCW模式。

2、最大功率設置為0．3左右，功率不要設置過大。

3、 波形脈寬設置為第一段0．1毫秒，功率100％，第二段2．5毫秒，功率100％。脈寬不能設置過長。

4、頻率設置為1～1．5，頻率不要設置過高。

5、開始調焦

針對不同的激光束有不同的定焦方法，總的來說分為三步。

第一種：打斜線法：

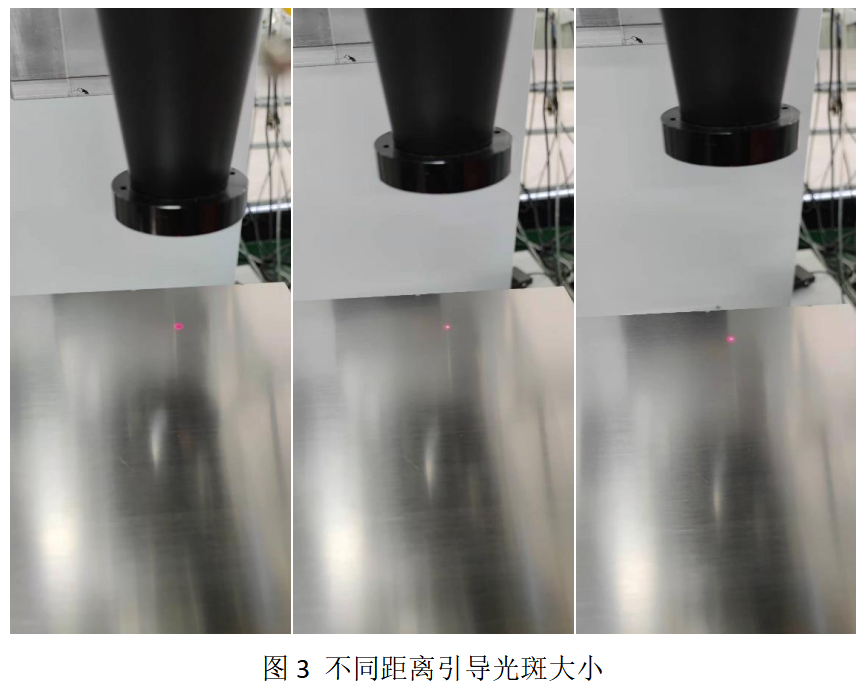

1、先通過引導光斑確定焦平面大概范圍，找引導光斑最亮最小點確定為初步實驗焦點；

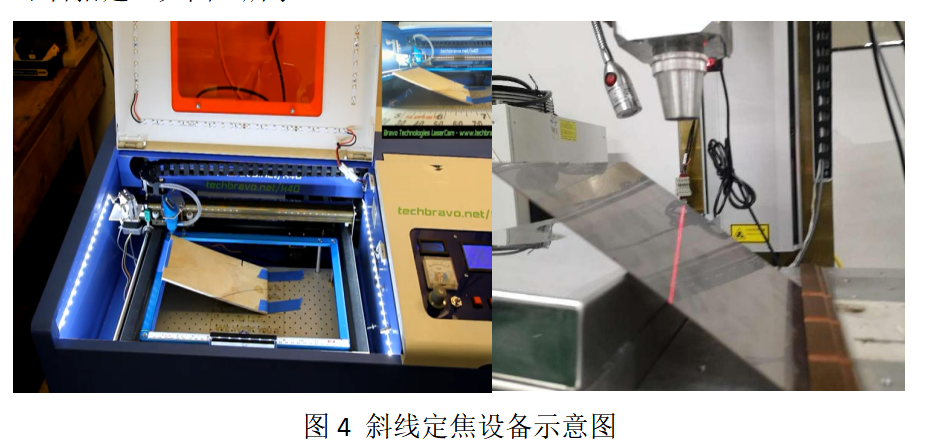

2、平臺搭建，如圖4所示

2、打斜線注意事項

（1） 一般用鋼板，半導體500W以內，光纖300W左右即可；速度上可以設置80－200mm

（2） 鋼板斜面角度越大越好，盡量在45－60度左右，中點定在引導光斑最小最亮的粗定位焦點位置；

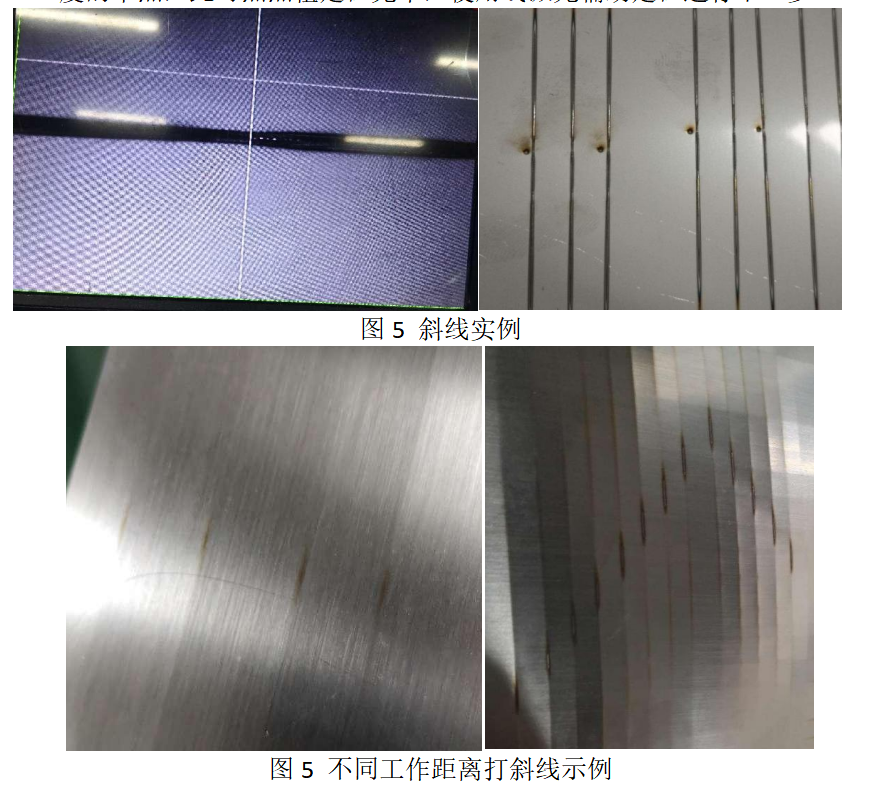

（3） 然后開始打線，打線要達到什么效果？理論上這個線會在焦點左右對稱分布，軌跡有個從大到小再變大、或者從小變大再變小的變化過程；

（4） 半導體找最細點，鋼板在焦點位置還會發白有明顯的顏色特征，也可以作為定位焦點依據；

（5） 其次光纖盡量控制背面微透，在焦點位置微透，說明焦點在背面微透長度的中點，此時焦點粗定位完畢，使用線激光輔助定位進行下一步。

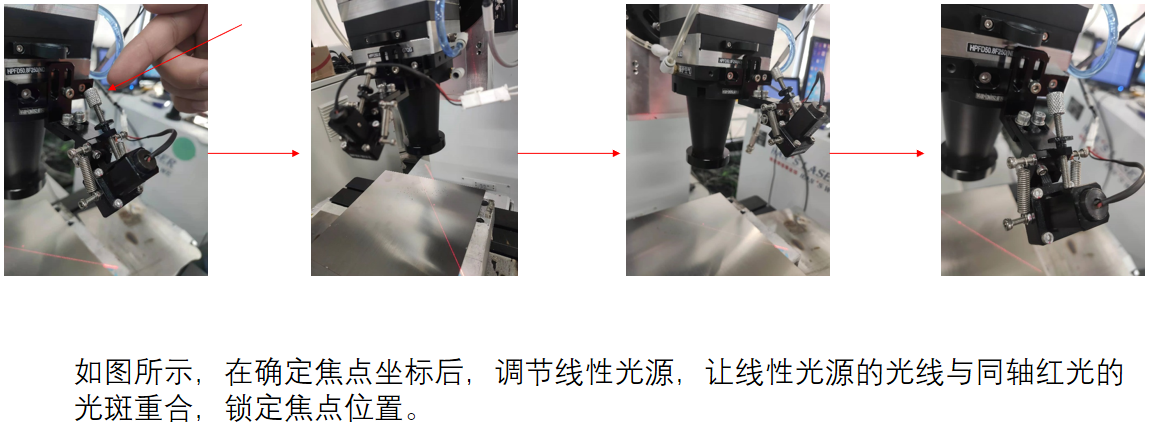

3、下一步放平工件，把線激光調到和焦點引導光斑重合，即為定位焦點，然后進行最后一步焦平面驗證：即打點法，也是第二種方法

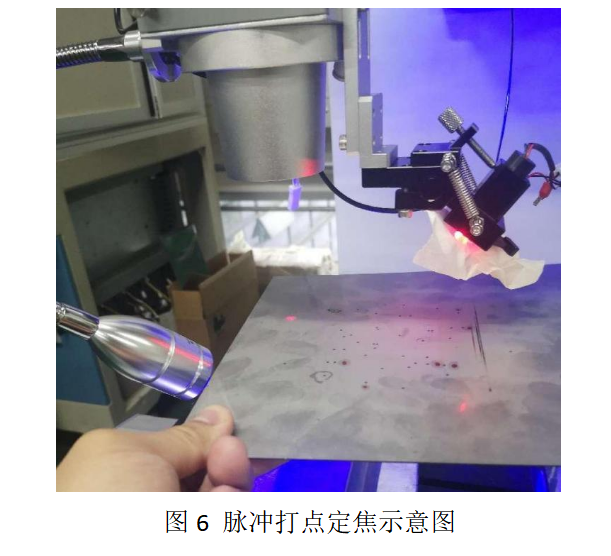

（1） 通過打脈沖點的方式進行驗證，原理：是在焦點位置飛濺火花，聲音特征明顯，在焦點上下限有一個分界點，聲音和飛濺、火花明顯不一樣的點，記錄焦點上下限，中點即為焦點，

（2） 再調節線激光重合，焦點既定位完畢，誤差在0．5mm以內。務必重復實驗定位，提高精度，避免單次導致的系統誤差。

打點法也分多種，每個廠商會有不同的使用習慣：適用于焦深較大的，光斑大小在Z軸方向變化較大的光纖激光，通過打一排點，看鋼板表面的點的變化趨勢，每次調節Z軸變化0．5mm，打在鋼板上的印記由大到小，再由小變大的過程，最小的點即為焦點。

有些通過在相紙上打點，一般用小功率，看相紙燒蝕點的大小來判斷焦點，燒蝕點由大到小再變大，最小即為焦點，這個誤差比較大，一般在0．5－1mm左右；

還有在鋼板上打點，動Z軸高度，間隔0．5mm打一個點，通過顯微鏡，放大觀察，最小點即為焦點，這個一般要間距大一點，10mm左右，不然鋼板發熱，也會影響鋼板對激光的吸收率，會導致誤差，這種精度也在0．5－1mm之間；

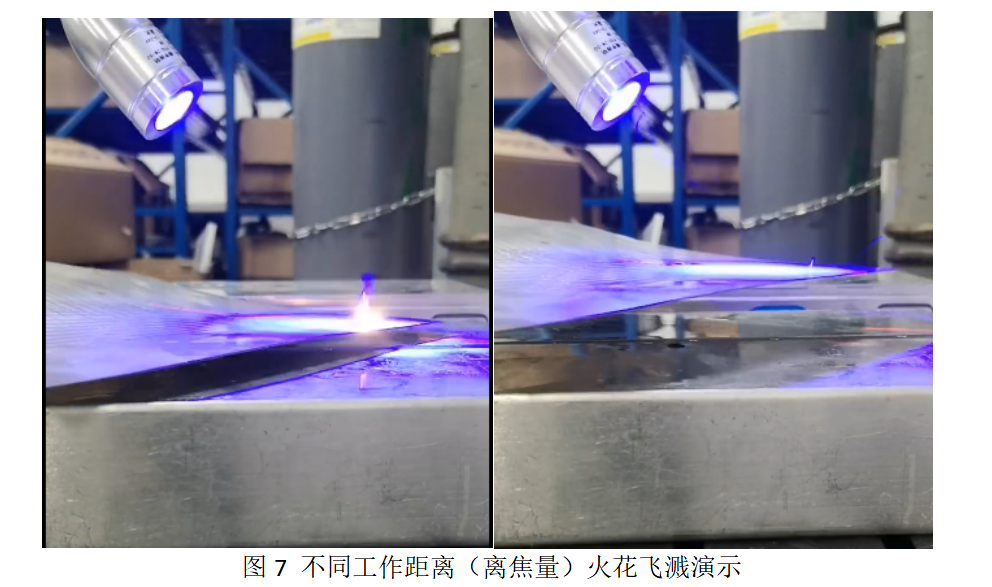

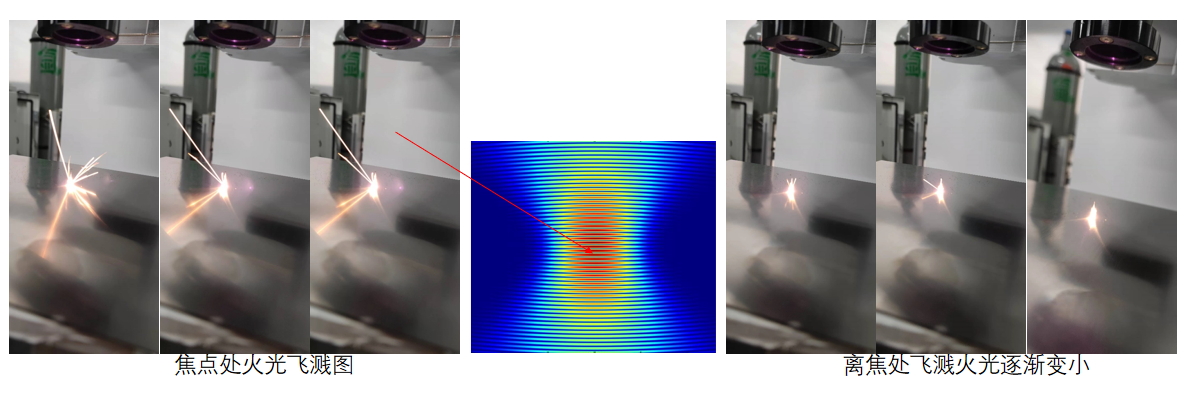

還有就是上面說的靠聲音、飛濺、火花，每個人根據各自的習慣和對這些特征的靈敏度來選擇信號，每次寸動0．2－0．5mm，觀察目標信號的變化，一般采取火花從無到有或者聲音從無到有、飛濺從無到有，這個界限定為上邊界，再找下邊界，火花從有到無、飛濺從有到無、聲音從有到無，來定下邊界，再取個中間值即為焦平面。

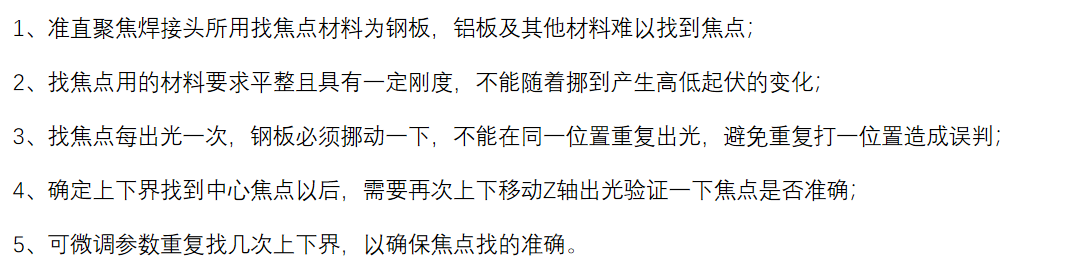

這里要注意打點較多，一般是有專門打點的式樣，一般直接用美工刀片，酒精擦去油污使用。注意打點位置不要重合，不然表面粗糙度，溫度都會影響吸收率，影響特征信號異常導致誤判；還有注意打點間距大一點，防止刀片變形翹曲造成誤判；多次求平均值，平滑誤差，這么搞一般能夠把精度控制在0．3mm內。

打點過程一定要戴護目鏡，防止強光、飛濺傷眼。

第三種打螺旋線，主要使用在振鏡上。主要是振鏡脈沖打點，特征不太明顯，速度太快，所以采用螺旋線，原理同上，找兩個臨界點取中值
