序 號 |
項 次 |
說 明 |
||
|
1 |
單一場鏡加工幅面 |
120*120mm |
170*170mm |
|
|
2 |
單次加工范圍 |
120*220mm（雙振鏡同時加工） |
170*320mm（雙振鏡同時加工） |
|
|
3 |
25um±5um（視加工材料） |
35um±5um（視加工材料） |
||
|
4 |
平臺有效加工幅面 |
800mm*600mm（可定制） |
||
|
5 |
對焦方式 |
|||
|
6 |
綜合定位精度 |
±10um |
||
|
7 |
XY重復定位精度 |
±2um |
||
|
8 |
XY運動速度 |
≤500mm/s |
||
|
9 |
振鏡加工速度 |
≤3000 mm/s （視具體材料而定） |
||
|
10 |
拼接精度 |
≤10um(拼接點可依需求設定) |
≤5um(拼接點可依需求設定) |
|
|
11 |
加工定位方式 |
自動使用CCD定位系統進行自動定位與圖案調整加工 |
||
|
12 |
排煙方式 |
獨立設計排煙系統，確保安全生產環境 |
||
|
13 |
加工工件 |

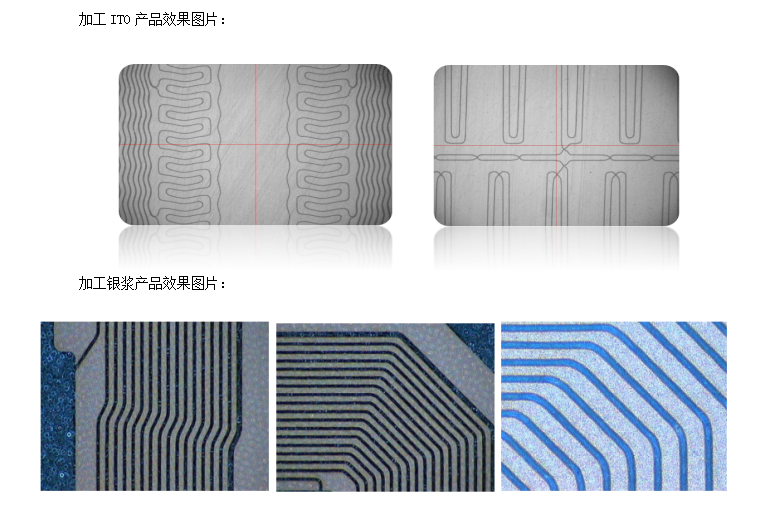

PET基材上的銀漿、ITO、納米銀、石墨烯等 |
||

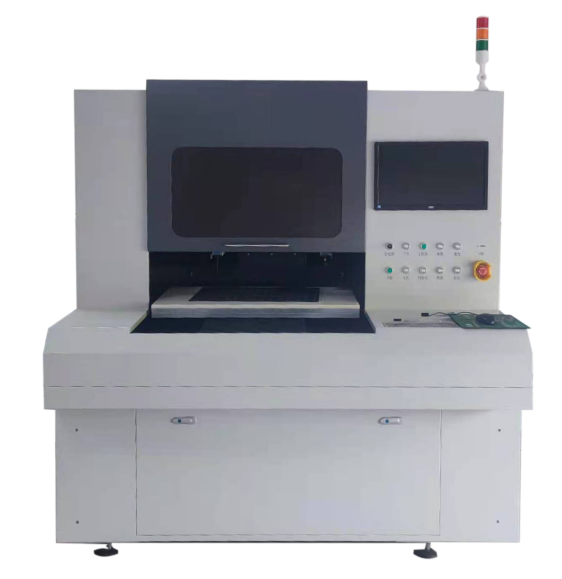

使用高精密的激光加工掃描技術，應用于電阻、電容觸控面板中各種圖形直寫蝕刻加工。
配合XY兩軸直線電機平臺陣列圖形，可同時實現應用于Glass或PET料基材上“Ag、ITO、納米銀、石墨烯”高速蝕刻加工，設備具有高穩定,高性能，高安全性，生產效率。
同時可為客戶定制，預留升級空間，可升級為雙頭及高速振鏡。
設備支持自動送料和收料系統則可實現全程自動化加工
